Att designa ett effektivt grindsystem för en flip top cap-form är en kritisk process som direkt påverkar kvaliteten, produktionseffektiviteten och den övergripande framgången för tillverkningen. Som en ledande leverantör av Flip Top Cap Mould förstår vi krångligheterna i denna designprocess och är här för att dela med oss av vår insikt och expertis.
Förstå grunderna för grindsystem
Ett grindsystem i en form är ansvarigt för att leda den smälta plasten från injektionsmaskinens munstycke till formens håligheter där flip-top-locken formas. Den består av flera komponenter, inklusive sprue, löpare och grindar. Inloppet är huvudkanalen som förbinder insprutningsmaskinen med löparsystemet. Löparna fördelar den smälta plasten till de enskilda kaviteterna och grindarna styr flödet av plast in i varje kavitet.
Utformningen av grindsystemet måste ta hänsyn till olika faktorer, såsom typen av plastmaterial, storleken och formen på flip-top-kåpan, antalet hålrum i formen och formsprutningsprocessparametrarna. Till exempel har olika plastmaterial olika flytegenskaper och grindsystemet måste utformas så att den smälta plasten kan rinna jämnt och jämnt in i alla hålrum.
Faktorer att tänka på vid design av grindsystem
Plastmaterialegenskaper
Valet av plastmaterial för flip-top-kåpan har en betydande inverkan på portsystemets design. Vissa plaster, som polypropen (PP) och polyeten (PE), har goda flytegenskaper och kan enkelt sprutas in i formen. Andra, som polykarbonat (PC) och akrylnitrilbutadienstyren (ABS), har högre viskositet och kräver ett mer noggrant utformat grindsystem för att säkerställa korrekt fyllning.
Plastens smältflödesindex (MFI) är en viktig parameter att ta hänsyn till. En högre MFI indikerar bättre flytbarhet, vilket kan möjliggöra mindre grindstorlekar och enklare löpardesigner. Men andra egenskaper såsom krympningshastighet, termisk stabilitet och mekaniska egenskaper måste också beaktas.
Cap Geometri
Storleken, formen och väggtjockleken på flip-top-kåpan spelar en avgörande roll för att bestämma portsystemets design. Kapslar med komplexa geometrier eller tunna väggar kan kräva flera portar för att säkerställa fullständig fyllning och undvika defekter som korta skott eller svetslinjer. Placeringen av grindarna måste också väljas noggrant för att minimera synligheten av grindmärken på slutprodukten.
Till exempel, om flip-top-kåpan har en gångjärnsmekanism, bör porten placeras på ett sätt som inte stör gångjärnets funktionalitet. Dessutom bör grindens storlek och form optimeras för att säkerställa att plasten flyter jämnt runt gångjärnsområdet utan att orsaka några spänningskoncentrationer.
Antal hålrum
Antalet hålrum i formen påverkar löparsystemets design. I en gjutform med flera hålrum måste löparsystemet vara utformat för att fördela den smälta plasten jämnt till alla hålrum. Detta kräver noggrann beräkning av löpardiametern och längden för att säkerställa att tryckfallet är konsekvent över alla hålrum.
Ett balanserat löparsystem är viktigt för att uppnå enhetlig fyllning och jämn detaljkvalitet i alla hålrum. Obalanserade löparsystem kan leda till variationer i delvikt, dimensioner och mekaniska egenskaper.
Formsprutningsprocessparametrar
Formsprutningsprocessparametrarna, såsom insprutningstryck, insprutningshastighet och smälttemperatur, påverkar också grindsystemets design. Högre insprutningstryck och hastigheter kan möjliggöra mindre grindstorlekar, men de ökar också risken för blixt och andra defekter. Smälttemperaturen påverkar plastens viskositet, och grindsystemet måste utformas för att passa plastmaterialets specifika temperaturintervall.
Typer av grindsystem för Flip Top Cap-formar
Direct Gating
Direct grind, även känd som sprue gating, är den enklaste typen av grindsystem. I detta system sprutas den smälta plasten direkt in i kaviteten genom en enda inlopp. Direct grind är lämplig för enkla - formade flip top caps med stora väggtjocklekar. Det kan dock lämna ett synligt grindmärke på delen, vilket kanske inte är acceptabelt för produkter av hög kvalitet.
Edge Gating
Kantgrind innebär att porten placeras vid kanten av flip-top-kåpan. Denna typ av grind används vanligtvis för mössor med plana ytor. Kantgrind ger en bra balans mellan fyllningseffektivitet och portmärkets synlighet. Grindens storlek och placering kan justeras för att kontrollera flödet av plast och minimera uppkomsten av grindmärken.
Ubåtsport
Ubåtsport, även kallad tunnelgrind, är ett populärt val för flip-top-kapslar. I detta system är porten placerad under formens delningslinje och plasten sprutas in i kaviteten genom en liten tunnel. Ubåtsporten lämnar ett litet, nästan osynligt grindmärke på delen, vilket gör den lämplig för högkvalitativa produkter. Utformningen och tillverkningen av ubåtsportsystem är dock mer komplexa och kräver exakt bearbetning.
Hot Runner Gating
Hot runner grindsystem håller plasten i smält tillstånd genom hela löparsystemet, vilket eliminerar behovet av kalla löpare. Detta resulterar i minskat materialspill, snabbare cykeltider och bättre delkvalitet. Hot runner grind är särskilt lämplig för produktion av stora volymer av flip top caps. Varmlöparsystem är dock dyrare att installera och underhålla jämfört med kalllöparsystem.
Designsteg för ett optimalt grindsystem
Steg 1: Analysera delkraven
Det första steget i att designa ett grindsystem är att noggrant analysera kraven på flip top cap. Detta inkluderar förståelse av plastmaterialet, lockets geometri, den nödvändiga detaljkvaliteten och produktionsvolymen. Baserat på denna analys kan lämplig typ av grindsystem väljas.
Steg 2: Beräkna flödeskraven
När typ av grindsystem har valts är nästa steg att beräkna flödeskraven för plasten. Detta innebär att bestämma insprutningsvolymen, insprutningstrycket och flödeshastigheten. Dessa beräkningar är baserade på detaljens geometri, plastmaterialegenskaperna och formsprutningsprocessparametrarna.
Steg 3: Designa Runner System
Löparsystemet är utformat för att fördela den smälta plasten jämnt till alla hålrum. Löparens diameter, längd och tvärsnittsform är noggrant beräknade för att säkerställa ett balanserat flöde. I en gjutform med flera hål kan löparsystemet behöva utformas med grenar och underlöpar för att nå alla hålrum.
Steg 4: Välj portstorlek och plats
Grindstorleken och placeringen är kritiska faktorer i konstruktionen av grindsystemet. Grindstorleken bör vara tillräckligt stor för att plasten ska kunna flyta in i håligheten smidigt men tillräckligt liten för att minimera portmärket på slutprodukten. Portens placering bör väljas för att säkerställa fullständig fyllning av kaviteten och undvika defekter som luftfällor och svetsledningar.
Steg 5: Simulera gjutningsprocessen
Innan grindsystemet slutförs, rekommenderas det att simulera formsprutningsprocessen med hjälp av datorstödd ingenjörsmjukvara (CAE). CAE-simulering kan hjälpa till att förutsäga plastens flödesbeteende, identifiera potentiella defekter och optimera designen av grindsystemet.
Fall
Fallstudie 1:High-Flow PP Flip Cap – Hot Runner med 32 hålrum + ubåtsport, löser stressblekning i gångjärnsområdet
Ett thailändskt plastförpackningsföretag fick en beställning på 500 ml flipkapslar för toalettartiklar. Materialet som användes var högflödes-PP (MFI = 35 g/10min), med ett dagligt produktionsbehov på 200 000 enheter. Spänningsblekning eller sprickbildning i gångjärnsområdet var inte tillåtet, och ytfinishen bör inte ha tydliga grindmärken.
Den ursprungliga designen använde ett kalllöparsystem med en kantgrind och en 8-hålsform. Efter provgjutning upptäcktes två allvarliga problem:
1. På grund av löparens obalans fylldes de två hålrummen närmast huvudlöparen för snabbt, vilket resulterade i korta skott i de två hålrummen längst bort;
2. Kantgrinden var placerad direkt ovanför gångjärnet, vilket orsakade uppenbara svetslinjer i gångjärnsområdet, vilket ledde till sprickor efter 500 böjtester.
Vi (som leverantören av Flip Top Cap-formen) utförde om CAE-formflödesanalysen och justerade designen till följande: Hot Runner System: Ett 32-hålighets fullt varma löpare-system antogs för att eliminera kallrörsavfall och säkerställa att inloppstrycksfluktuationen för varje kavitet är mindre än 3 %. Porttyp: Ändrad till en nedsänkt grind, flyttad från toppen av gångjärnet till under lockets bakre sidovägg (3 mm från gångjärnsroten).
Grindstorlek: Diameter 1,0 mm, längd 1,5 mm, insprutningsvinkel 35°.
Flödeskontroll: Optimerad genom CAE, smältfronten fyller först lockets överdel och flyter sedan långsamt runt båda sidorna av gångjärnet för att konvergera, vilket undviker direkt påverkan på gångjärnet.
Resultat: Grindmärken är endast 0,2 mm upphöjda, acceptabelt för användaren; ingen stressblekning i gångjärnsområdet, böjlivslängd klarade 20 000 cykler test; gjutningscykeltid reducerad från 18 sekunder till 16 sekunder; skrotandelen minskade från 12 % till 2,3 %.
Fallstudie 2: ABS fliplock med hög viskositet – tvåpunkts sekventiell ventilport löser dålig fyllning av tunnväggiga sidohål
En dammsäker flip-kåpa för elektroniska enheter är gjord av ABS (MFI=8 g/10min), med en minsta väggtjocklek på endast 0,8 mm. Locket har en 2 mm diameter ventil på sidan, vilket kräver en dimensionell tolerans på ±0,02 mm, och inga sprut- eller flödesmärken på den yttre ytan.
Den ursprungliga prototypformen använde en enpunkts fläktformad direktport placerad i mitten av lockets topp. Problemen var: smältan stelnade för tidigt när den flödade genom det tunnväggiga sidohålet, vilket resulterade i otillräcklig fyllning (endast 75 % fyllnadsgrad);
För att förbättra fyllningen ökade operatören insprutningshastigheten till 140 mm/s, vilket istället gav sprutning och sveda.
Designen omutvecklades enligt de ursprungliga designstegen:
1. Reologisk analys: ABS med hög viskositet kräver en större tvärsnittsarea för porten (Originaltext: Hög viskositet kräver mer noggrann design).
2. CAE-simulering: Det visade sig att med enpunktsinjektion blev det tunnväggiga sidohålet en "luftfångad ö" vid flödesänden.
3. Modifierad lösning: Använd en dubbelpunkts sekventiell ventil för varmlöpare.
Huvudporten (1,5 mm diameter) är placerad i mitten av locket och öppnas först för att fylla 70 % av volymen.
Den sekundära grinden (1,2 mm diameter) placeras på ytterkanten av sidohålet och öppnas 0,3 sekunder efter huvudgrinden, vilket hjälper till att fylla det blinda hålet.
4. Ytoptimering: Den sekundära grinden använder ett hett munstycke med nålventil, vilket ger noll återstående märken för kallt material.
Resultat:
Fyllningsgraden för sidohål ökade från 75 % till 100 %;
Spraymärken eliminerades helt och ytfinishen nådde Ra 0,4μm;
Dimensionell överensstämmelse ökade från 68 % till 96 %;
Subgate-märken är placerade på osynliga ytor av produkten, och kunden skrev av på det förseglade provet.
Slutsats
Att designa grindsystemet för en flip top cap-form är en komplex men viktig process som kräver noggrant övervägande av olika faktorer. Som leverantör av Flip Top Cap Mould har vi expertis och erfarenhet för att designa och tillverka högkvalitativa grindsystem som uppfyller våra kunders specifika krav.

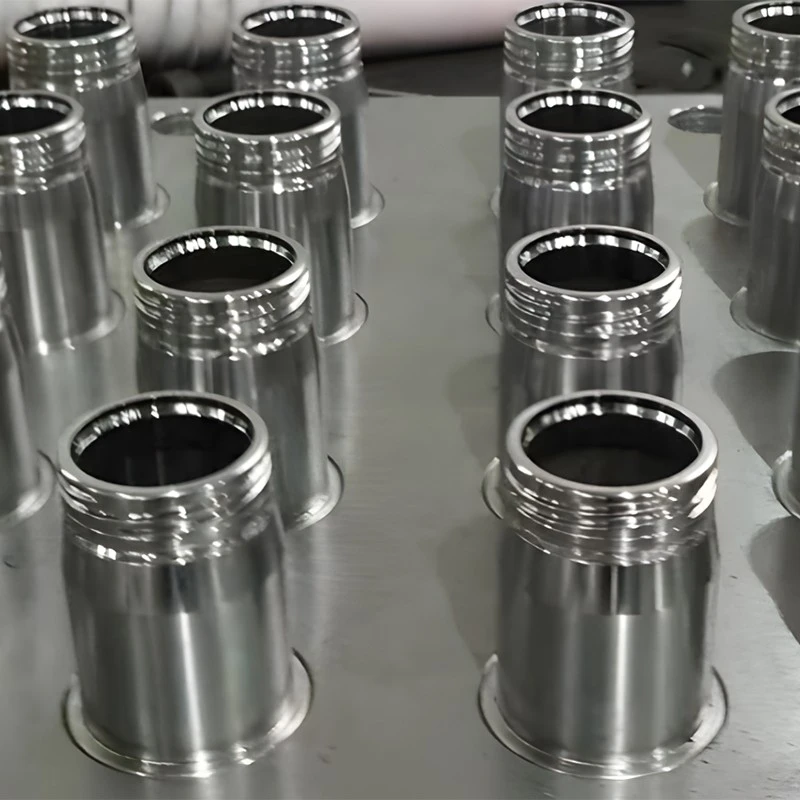

Om du är på marknaden för en pålitligKepsform,PET flasklocksform, ellerKapsylform av plast, inbjuder vi dig att kontakta oss för en detaljerad diskussion om dina behov. Vårt team av experter kommer att arbeta nära dig för att designa och utveckla ett grindsystem som säkerställer optimal detaljkvalitet, produktionseffektivitet och kostnadseffektivitet.
